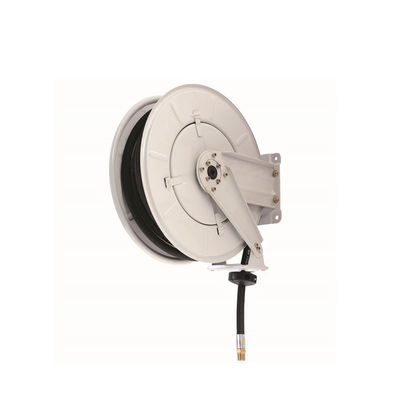

YEEDA YD53-012 bis YD53-018 Schwerlast-Rückziehbare Wandschlauchrollen
Produktspezifikationen
Zusammenfassung der modellspezifischen Parameter
| Modell (Nr. 610) |
Rohrmaterial |
Schlauch-ID. |
Schlauchlänge |
Arbeitsdruck |
Verbindungsgröße |
Ideale Flüssigkeit/Aufgabe |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
SAE 100 R1AT |
Ein Viertel. |
15 m (50 ft) |
20 bis 187 Bar |
Ein Viertel. |
Motoröl, Schmierung unter niedrigem bis mittlerem Druck |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
SAE 100 R2AT |
Ein Viertel. |
15 m (50 ft) |
350 Bar |
Ein Viertel. |
Hochdruckfett, Schwerlastschmierung |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
SAE 100 R1AT |
5/16" |
15 m (50 ft) |
20 bis 166 Bar |
Ein Viertel. |
Motoröl mit mittlerer Viskosität, Präzisionsschmierung |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
SAE 100 R1AT |
3/8" |
15 m (50 ft) |
20 bis 153 Bar |
3/8" |
Motoröl für hohe Strömungen, Schmierung großer Maschinen |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
SAE 100 R2AT |
3/8" |
15 m (50 ft) |
280 Bar |
3/8" |
Hochdruckfett, Schmierung von Industriegetrieben |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
SAE 100 R1AT |
Ein halbes Zoll. |
15 m (50 ft) |
20 bis 136 Bar |
Ein halbes Zoll. |
Motoröl mit hoher Strömung, Instandhaltung der Fahrzeugflotte |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
SAE 1100 R2AT |
Ein halbes Zoll. |
15 m (50 ft) |
230 Bar |
Ein halbes Zoll. |
Fett unter mittlerem Druck, Abwasch von Schwermaschinen |
Universelle Struktur- und Funktionsspezifikationen
| Eigenschaftsgruppe |
Spezifische Spezifikation |
| Typ der Montage |
Wandmontiert (platzsparend, geeignet für Werkstätten mit begrenzter Bodenfläche) |
| Kernkonstruktion |
Zweiarmstruktur; Selbstnivellerungssystem (sichert eine einfache, gleichmäßige Schlauchwicklung); 4-walzige Schlauchführung (reduziert den Schlauchverschleiß um 30% gegenüber Einwalzern) |
| Betriebsmechanismus |
12-Positions-Ratchet-Gangschloss (erlaubt die Befestigung des Schlauchs in beliebiger Länge; verhindert unerwartete Rückziehung während des Gebrauchs) |
| Flexibilität der Anlagen |
3 verstellbare feste Positionen (an unterschiedliche Wandhöhen und Werkstattstrukturen angepasst) |
| Haltbarkeit |
Stahlrahmen für schwere Arbeiten (wirkt gegen Einschläge und industrielle Verschleiß); korrosionsbeständige Beschichtung (schützt vor Öl, Wasser und Staub) |
| Anwendbare Felder |
Öl- und Hochdruckwasserdienste, pneumatische Werkzeuge, Waschverfahren, Schmierung, allgemeine industrielle Nutzung, Fertigungsanlagen, Wartungs- und Reparaturbetriebe, Automobil- und Flottendienststellen |

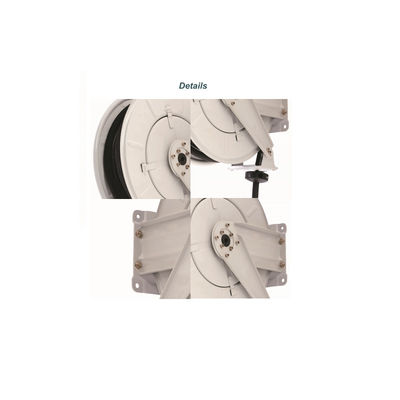

Einzelheiten zum Produkt
Die YEEDA YD53-012 bis YD53-018 Schwerlast-Rückziehbare Wandschlauchrollen lösen kritische Schmerzpunkte bei industrieller Schmierung und Flüssigkeitsübertragung: "Schlauchverschleiß, instabile Längenregelung,begrenzte Installationsmöglichkeiten, und ineffiziente Lagerung".Struktur mit zwei Armen + 12-Positions-Ratchet-Sperre + Kompatibilität mit HochdruckschläuchenAls Kernstärke bieten sie eine zuverlässige Leistung für schwere Öl- und Fettarbeiten.
Haltbarkeit und Schlauchschutz
- 4-Roller-Schlauchführer und Selbsteinstellsystem: Das 4-Rollendesign verteilt den Druck auf den Schlauch während des Rückziehens gleichmäßig, wodurch Reibung minimiert und die Lebensdauer des Schlauchs verlängert wird.Das selbstnivellierende System sorgt dafür, dass der Schlauch ohne Knicken reibungslos aufwindet - entscheidend für Hochdruckschläuche (e.g., SAE 100 R2AT in YD53-013), die anfällig für Beschädigungen durch ungleichmäßige Wicklung sind.
- Schwerer Bau: Der Stahlrahmen und die korrosionsbeständige Beschichtung widerstehen täglichen Einschlägen in belebten Werkstätten und schützen vor Öl-/Fettschäden.Leichtgewichts-Plastikwalzen übertreffen.
Flexibler Betrieb und Einbau
- 12-Positions-Ratchet-Sperre: Im Gegensatz zu grundlegenden Walzen mit begrenzten Länge Stopps, die 12-Position Schloss ermöglicht es Benutzern, den 15m Schlauch an jeder gewünschten Länge zu befestigen - ideal für Aufgaben, die präzise Reichweite erfordern (z.B.Schmiermaschinenteile, schwer zugänglich)Es verhindert auch, dass sich der Schlauch unerwartet zurückzieht, was die Sicherheit des Bedieners erhöht.
- 3 Verstellbare feste Positionen: Die Rolle kann in 3 verschiedenen Höhen/Winkeln an der Wand montiert werden, so dass sie in verschiedene Werkstattstrukturen passt.
Hochdruckkompatibilität und Vielseitigkeit
- SAE-zertifizierte Schläuche: Jedes Modell verfügt über SAE 100 R1AT/R2AT oder SAE 1100 R2AT Schläuche, die für Motoröl und -fett ausgelegt sind.die Rollen für alles geeignet machen, von Automobilölwechseln bis zur Wartung von Industriegetrieben.
- 15 m Länge: Der 15-Meter-Schlauch bietet eine große Reichweite, um mehrere Maschinen zu bedienen, ohne die Rolle neu zu positionieren - Zeitersparnis in großen Werkstätten oder Flottendienststellen.
Anwendungsszenarien
Fahrzeugservice-Zentrum Ölwechsel (YD53-015)
Szenarioanforderung: Eine Autowerkstatt ändert täglich 30 Mal Öl und verwendet 5W-30-Motoröl.
Betriebsprozess:
- Einrichtung: Montage YD53-015 (3/8" I.D., SAE 100 R1AT Schlauch, 15 m Länge) an der Werkstattwand in einer Höhe von 1,5 m (eine der 3 festen Positionen); Anschluss an das Ölspeichersystem;
- Ölwechsel: Ziehen Sie den Schlauch auf 2-3 m (über Ratschelsperre fixiert) an, um die Limousinenmotoren zu erreichen, oder 4-5 m für SUVs; der 3/8 "I.D. Schlauch liefert Öl mit hohem Durchfluss und beendet einen Ölwechsel in ~ 5 Minuten;
- Effizienz: 30 Ölwechsel in 2,5 Stunden abgeschlossen; der 4-Roller-Leitfaden verhindert häufigen Gebrauch von Schlauchverschleiß;
- Sicherheit: Durch das Ratschelsperren bleibt der Schlauch stabil und vermeidet beim Öltransfer Verluste.
Wirkung: Hochdurchflussschlauch erfüllt den täglichen Bedarf; verstellbare Länge passt zu allen Fahrzeugtypen; Wandmontage spart Platz.
Schmiermittel für Getriebe (YD53-013)
Szenarioanforderung: Eine Fabrik schmiert wöchentlich 12 Industriegetriebe (mit Hochdruckfett, SAE240).
Betriebsprozess:
- Einrichtung: An der Wand in der Nähe des Getriebebereichs installieren YD53-013 (SAE 100 R2AT Schlauch, Druck 350 Bar); die feste Position auf 2 m Höhe einstellen, um einen leichten Zugang zu ermöglichen;
- Schmierung: Verlängern Sie den 15 m langen Schlauch auf jedes Getriebe (auf 8-10 m durch Ratschelsperre fixiert); der Druck von 350 Bar drückt SAE240-Fett in die Zahnräder;
- Langlebigkeit: Der Stahlrahmen ist staub- und Stoßfest; die korrosionsbeständige Beschichtung schützt vor Fettansammlung;
- Zuverlässigkeit: Durch das Selbstebenstellungssystem wird sichergestellt, dass der Schlauch nach jedem Gebrauch reibungslos abwickelt, ohne Wanken oder Beschädigungen.
Wirkung: Hochdruckschlauch verarbeitet dickes Fett; lange Reichweite deckt alle Getriebe ab; langlebige Konstruktion für industrielle Bedingungen.
Fleet Service Center Instandhaltung von Schwerlastfahrzeugen (YD53-017)
Szenarioanforderung: Ein Flottenzentrum betreut 15 schwere Lkw pro Woche, die schnell große Mengen Motoröl (15-20L pro Lkw) transportieren müssen.
Betriebsprozess:
- Einrichtung: Montieren Sie YD53-017 (1/2" I.D., SAE 100 R1AT Schlauch) an der Wand des Wartungsbereichs; stellen Sie die feste Position für den Zugriff auf den Lkw-Motor auf 3 m Höhe ein.
- Ölübertragung: Ziehen Sie den 15 m langen Schlauch auf 6-8 m (durch Ratschelsperre befestigt) an, um die Lkw-Motoren zu erreichen; der 1/2 "I.D. Schlauch liefert 20 L Öl in ~ 3 Minuten pro Lkw;
- Komfort: Durch die 12-Positionsschließung kann der Schlauch genau so lang befestigt werden, wie er benötigt wird, und dadurch wird eine übermäßige Schlaffung vermieden.
- Platzersparnis: Die Wandmontage hält den 15 m hohen Schlauch vom Boden ab und verhindert Schäden durch Lkw-Reifen.
Wirkung: Ein hochfließender Schlauch beschleunigt die Wartung; ein platzsparendes Design passt in belebte Räume; eine verstellbare Länge passt zu Lkw-Höhen.
Häufig gestellte Fragen
F1: Der Schlauch zieht sich mit einem Schlag zurück oder steckt fest.
A1: Eine gerissene oder festgefahrene Rückziehung ist in der Regel auf Fehlausrichtung oder Trümmer zurückzuführen.
- Überprüfen Sie das Selbsteinstellsystem: Stellen Sie sicher, dass der Selbstebenelierungsmechanismus sauber und geschmiert ist - fügen Sie einen Tropfen ölfestes Schmiermittel zu den Drehpunkten des Systems hinzu;
- Klarer Schutt: Wischen Sie die 4-Woller-Führung und die Schlauchoberfläche ab, um Ölrückstände oder Staub zu entfernen (Aufbau verursacht Reibung);
- Ratchet-Sperre einstellen: Wenn die Ratsche zu fest ist, lösen Sie die Schraube leicht (siehe Gebrauchsanleitung), um eine reibungslose Bewegung zu ermöglichen.
F2: Kann YD53-013 (350 Bar) für Wasser anstelle von Fett verwendet werden?
A2: Ja, jedoch nur für Hochdruckwasserversorgung (wie in den entsprechenden Feldern aufgeführt).
- Zuerst den Schlauch spülen: Wenn Sie von Fett auf Wasser wechseln, spülen Sie den Schlauch mit sauberem Wasser ab, um das restliche Fett zu entfernen - Fett, das mit Wasser vermischt ist, kann Verstopfungen verursachen;
- Überprüfen Sie die Kompatibilität: Der Wasserdruck darf 350 Bar (der maximale Betriebsdruck der Rolle) nicht überschreiten.
- Nach Gebrauch trocknen: Nach dem Wassergebrauch ziehen Sie den Schlauch ein und entleeren das verbleibende Wasser, um inneren Rost zu vermeiden.YD53-012) zur Vermeidung einer Überlastung der Rolle.
F3: Die Ratschelsperre hält den Schlauch nicht in der gewünschten Länge.
A3: Ein Versagen des Schlosses ist typischerweise auf abgenutzte Ratschenzähne oder eine lose Feder zurückzuführen.
- Überprüfen Sie Ratschettzähne: Überprüfen Sie, ob die Ratschengräber abgenutzt sind - wenn die Zähne beschädigt sind, ersetzen Sie die Ratschengruppe (von dem Hersteller erhältlich);
- Die Feder anziehen: Stellen Sie die Schraubfeder (innerhalb der Walze) vor und ziehen Sie die Montageschraube an - lose Federn verringern die Sperrspannung;
- Reinigen Sie den Schließmechanismus: Wischen Sie die Ratschette und die Verriegelungskomponenten mit einem Tuch ab, um Öl-/Fettansammlungen zu entfernen, die die Einbindung verhindern könnten.
F4: Wie wird die Rolle gewartet, um eine langfristige Leistung zu gewährleisten?
A4: Wichtige Wartungsschritte:
- Pflege von Schläuchen: Überprüfen Sie den Schlauch monatlich auf Risse oder Lecks; ersetzen Sie beschädigte Schläuche unverzüglich (verwenden Sie nur SAE-zertifizierte Ersatzschläuche);
- Schmierung: Alle 3 Monate müssen Ölfestschmiermittel auf den 4-Rollenausleiter, die Ratschelsperre und das Selbsteinstellsystem aufgetragen werden.
- Instandhaltung des Rahmens: Der Stahlrahmen mit einem trockenen Tuch abwischen, um Öl/Staub zu entfernen; Kratzer an der korrosionsbeständigen Beschichtung mit passender Farbe aufschneiden;
- Aufbewahrung: Bei kaltem Wetter entleeren Sie alle Flüssigkeiten aus dem Schlauch, um zu verhindern, dass er gefriert; lagern Sie die Rolle an einem trockenen Ort, um Rost zu vermeiden.
