Art langes Kiefer-Rad-Lager-Nabenabzieher-Werkzeug der Stangen-14Pcs

Größe 14Pcs 2, die das Trennzeichen trägt Abbau-Abziehvorrichtung trägt

Stange-artiges 2" 3" Teiler-langer Kiefer-Gang-Flaschenzug

Eigenschaften:

•  2 Zoll und 3 Zoll Trennzeichen tragend.
•  Fallen Sie geschmiedet und wärmebehandelt.
•  Trennzeichenwerkzeuge werden mit Stangenabziehvorrichtung und -beinen für eine große Vielfalt des Ziehens von Jobs benutzt
•  Die 5 "" Abziehvorrichtungsquerlatte mit einem "" 6-1/4, das Schraube oder jede der tragenden Trennzeichen zwingt, möglicherweise auch wird benutzt separat oder im Verbindung mit anderen Abziehvorrichtungen oder Werkzeugen.
•  Blasformverfahrenkasten für Lagerung.

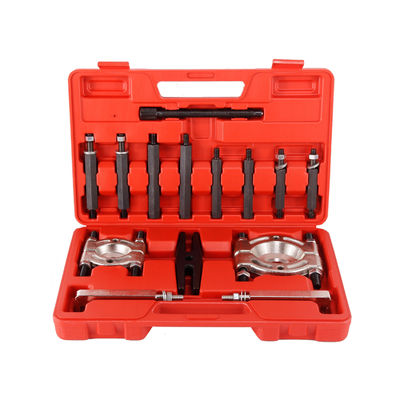

Paket eingeschlossen (14pcs):

•  Lassen Sie geschmiedeten Bau fallen

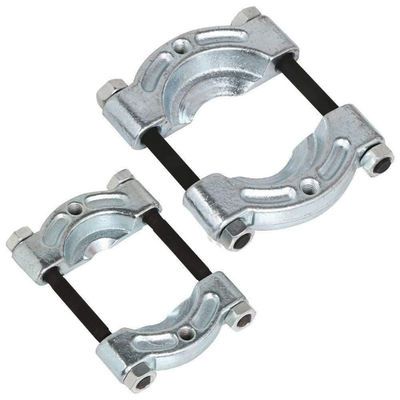

•  Zwei tragende Trennzeichenkiefer (Teiler) - 2 "" u. 3 ""
•  Erweiterungs-Beine: 5 "" - 4pcs
•  Erweiterungs-Beine: 4 "" - 4pcs
•  Jochmitteladapter: 6 "" – 1pcs
•  Abziehvorrichtungs-Hauptstange: 6,9" – 1pcs
•  Haken: 2pcs
•  Zwingen von Schrauben
•  Spezifikationen:
•  Material: Stahl, Eisen, Plastik
•  Gesamtgröße: "" 14,5 x 9,4 x 2,4 (LxWxH)
•  G.W.: 12,98 lbs
•  Quantität: 14 PCS

Benutzerhandbuch:
Versammlungs-Vorkehrungen

• 1. Bauen Sie nur entsprechend diesen Anweisungen zusammen. Unsachgemäße Versammlung kann Gefahren schaffen.
• 2. Tragen Sie ANSI-anerkannte Sicherheitsschutzbrillen und Hochleistungsarbeitshandschuhe während der Versammlung.
• 3. Halten Sie Sammelplatz sauber und gut beleuchtet.
• 4. Halten Sie Zuschauer aus dem Bereich heraus während der Versammlung.
• 5. Bauen Sie nicht zusammen, wenn müde oder wenn unter Alkoholeinfluss, Drogen oder Medikation.

Spezifische Sicherheitsanweisungen

• 1. Vor dem Versuch, seien Sie sicher, dass die Trennzeichenkiefer gleichmäßig zwischen Lagerschalen sich zu trennen eingestellt werden.
• 2. Leitspindel (5) sollte auf der Welle zentriert werden, in der die Lager gezogen werden, um Wellen-, oder Lagergehäuse zu beschädigen zu vermeiden.
• 3. Avoid die tragende Welle klemmend oder reibend die Kiefer um das Lagergehäuse vorbei sicher (und) quadratisch setzend.
• 4. Passen Sie auf, wenn Sie die Leitspindel vom Fall die Faden, zu beschädigen zu vermeiden entfernen. Mischen Sie sich oben von den Enden der Leitspindel ein.

Bedienungsanleitungen
Ziehen von Lagern weg von der Welle

• 1. Wählen Sie die richtige Größe vor, die Trennzeichen-Kiefer trägt (2 oder 14) für die tragende Größe (2,2" | 3" oder 2"), entfernend von der Welle.
• 2. Lösen Sie die Trennzeichen-Kiefer-Nüsse (3) genug, um die Kiefer hinter dem Lagergehäuse fangen zu lassen.
• 3. Unter Verwendung eines Schlüssels (nicht schloss) ein, fangen Sie an, die Nüsse gleichmäßig festzuziehen, bis die Kiefer sicher hinter das Lagergehäuse eingestellt sind.

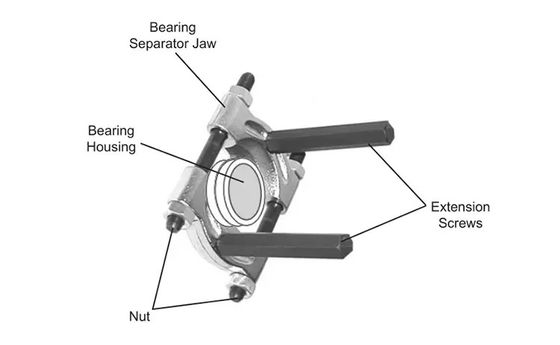

• 4. Schraube in beiden Erweiterungs-Schrauben der gleichen Länge (4/12 oder 6/9) in das tragende Trennzeichen

Kiefer wie gezeigt unten.
ANMERKUNG: Benutzen Sie nicht Erweiterungs-Schrauben von verschiedenen Längen.

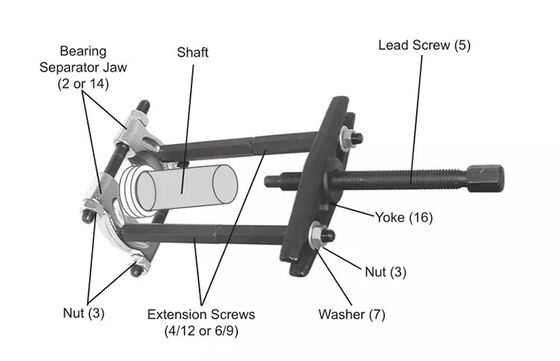

• 5. Setzen Sie das 6 Zoll Joch (16) über den Erweiterungs-Schrauben und sichern Sie fest mit Waschmaschinen (7) und Nüssen (3).
• 6. Schraube Leitspindel (5) in das Joch, bis sie die Mitte der Welle berührt, in der die Lager angebracht werden.
• 7. Unter Verwendung eines Schlüssels drehen Sie die Leitspindel nach rechts bis das Lagergehäuse anfängt, sich weg von der Welle zu bewegen.
• 8. Continue Drehen? die Leitspindel, bis das Lagergehäuse weg von der Welle ist.
• 9. Entfernen Sie die Leitspindel, indem Sie nach links sie drehen.
• 10. Entfernen Sie Lagergehäuse.
