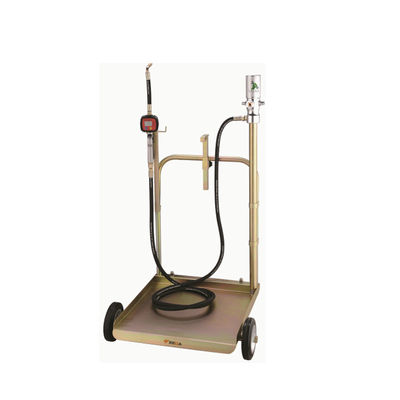

YEEDA YD51-013A 220 kg Trolley-Ölspender: 18 l/min, ±0,5 %, für Lager/Werkstätten/Logistik
Produktspezifikationen
| Komponentenkategorie |
Spezifische Spezifikation |
| Marke und Modell |
YEEDA YD51-013A (180–220 kg auf einem Wagen montiertes 3:1-Ölspender-Set, konzipiert für die Abgabe von Öl mittlerer Viskosität in großen Fässern, ideal für Industrielager, Hochleistungswerkstätten und Logistikzentren) |
| Produkttyp |
Integriertes System: luftbetriebene Ölpumpe + modularer Hochleistungswagen + Abgabeschlauch + digitales Messgerät |
| Luftbetriebene Ölpumpe |
- Kompressionsverhältnis:3:1 (optimiert für mittelviskoses Öl, z. B. SAE130)
- Verbindungen:Lufteinlass (F1/4"G), Ölauslass (M1/2"G)
- Druckstufen:Arbeitsdruck (8 Bar), max. Fließdruck (24 Bar)
- Leistungskennzahlen:Luftverbrauch (100 l/min), relative Kapazität (18 l/min), Saugrohrdurchmesser (42 mm)
- Anwendbare Öle:Motoröl, Hydrauliköl, Getriebeöl, synthetisches Öl (bis SAE130-Viskosität)
|
| Robuster modularer Trolley |
- Tragfähigkeit:180–220 kg (passend für Standard- und unregelmäßig geformte 220-kg-Handelsfässer)
- Mobilität:2 hochwertige Bockräder + 2 Rollen (leichtes Manövrieren auf Beton-/Lagerböden)
- Strukturelle Merkmale:Pumpenhalterung + Fassklemmvorrichtung (sichert große Fässer/Pumpe gegen Umkippen)
- Beenden:Verzinkt (Rostschutz, korrosionsbeständig gegenüber Öl und feuchten Umgebungen)
- Rahmen:Verstärkter Stahl (behält seine Form ohne Verformung unter einer Last von 220 kg bei)
|
| Abgabeschlauch |
- Länge:4 m (ermöglicht die Abgabe über große Entfernungen, ohne den schweren Wagen neu positionieren zu müssen)
- Innendurchmesser (ID):1/2" (gewährleistet einen ungehinderten Durchfluss für die Übertragung großer Mengen)
- Material:SAE 10R2AT (ölbeständig, verschleißfest, langlebig für häufige starke Beanspruchung)
- Arbeitsdruck:138 Bar (hält dem Hochdruckausstoß der Pumpe stand)
- Verbindungen:Einlass/Auslass (1/2") (kompatibel mit Pumpe und digitalem Messgerät)
|
| Digitales Messgerät |
- Durchflussbereich:1–25 l/min (entspricht der relativen Kapazität der Pumpe von 18 l/min)
- Genauigkeit:±0,5 % (genau für die Verfolgung großvolumiger Ölbestände und die Kundenabrechnung)
- Druckgrenzen:Minimaler Arbeitsdruck (5 Bar), Maximaler Arbeitsdruck (100 Bar)
- Temperaturanpassungsfähigkeit:-20℃ ~ +60℃ (funktioniert in kalten Lagerhäusern und warmen Werkstattumgebungen)
- Öleinlassgewinde:1/2 Bsp/NPSM (kompatibel mit dem Schlauchausgang)
|
Ergebnisse des Leistungstests
| Testgegenstand |
Testbedingung |
Testergebnis |
| Effizienz bei der Übertragung großer Trommeln |
Fördern Sie Öl aus einem 220-kg-Fass (≈280 l) bei einer Nennkapazität der Pumpe von 18 l/min |
Entleert die Trommel in ca. 15,6 Minuten; kein Durchflussabfall oder Pumpenbelastung; Saugrohr saugt 97 % des Öls ab (Rest ≤8 l) |
| Dosiergenauigkeit |
Geben Sie 20 l, 30 l und 50 l Hydrauliköl (SAE100) mit dem digitalen Messgerät ab |
Gemessene Volumina: 20,01 l, 30,02 l, 50,03 l – alle innerhalb des Genauigkeitsbereichs von ±0,5 % |
| Stabilität und Mobilität des Trolleys |
Bewegen Sie den Wagen (beladen mit einem 220-kg-Fass) über 100 m Betonlagerböden |
Der Trolley lässt sich problemlos über Rollen manövrieren. feste Räder sorgen für eine geradlinige Bewegung; Die Trommel bleibt vollständig durch die Spannvorrichtung gesichert (kein Kippen oder Verschieben) |
| Haltbarkeit unter Druck |
Betreiben Sie die Pumpe 3 Stunden lang bei maximalem Fließdruck (24 Bar) mit Getriebeöl (SAE130). |
Der Schlauch weist keine Schwellungen, Risse oder Undichtigkeiten auf; Pumpenkomponenten (Kompressionsteile, Anschlüsse) bleiben intakt; Der Wagenrahmen behält seine strukturelle Stabilität |
Produktdetails
Das auf einem Wagen montierte 3:1-Ölspender-Kit YEEDA YD51-013A bewältigt die einzigartigen Herausforderungen bei der Handhabung von Öl in großen Fässern: „umständliche Mobilität schwerer Fässer, geringe Übertragungseffizienz und ungenaue Volumenmessung“. Mit220-kg-Hochleistungswagen + 18-l/min-Hochleistungspumpe + ±0,5 % präzises digitales MessgerätAls seine Kernstärken definiert es die Effizienz für die Ölabgabe großer Mengen in industriellen Umgebungen neu:
Schwerlastwagen: Stabilität trifft auf Mobilität
- 220 kg Tragfähigkeit und Verzinkung:Im Gegensatz zu herkömmlichen 60-kg-Wagen kann dieser verstärkte Wagen Fässer in voller Größe von 180–220 kg transportieren, sodass kein häufiger Austausch kleiner Fässer erforderlich ist. Die verzinkte Oberfläche widersteht Rost und Ölflecken und sorgt so für Langlebigkeit auch in feuchten Werkstätten oder Lagerbereichen im Freien.
- Sicheres und wendiges Design:Die Fassklemmvorrichtung arretiert große Fässer und verhindert so ein Umkippen – ein wichtiges Sicherheitsmerkmal beim Bewegen schwerer Lasten. Die 2 festen Räder und 2 hochwertigen Rollen ermöglichen eine einfache Bewegung über Lagerböden und sparen 50 % der Arbeitszeit im Vergleich zur manuellen Fasshandhabung oder der Verwendung eines Gabelstaplers.
3:1-Luftpumpe: Effiziente Übertragung mittlerer Viskosität
- 18 l/min schneller Durchfluss:Die Pumpe mit einem Verdichtungsverhältnis von 3:1 liefert einen konstant hohen Durchfluss und entleert ein 220-kg-Fass in ca. 15,6 Minuten – dreimal schneller als manuelle Pumpen. Diese Effizienz ist für Werkstätten oder Lager mit hohem täglichen Nachtankbedarf von entscheidender Bedeutung.
- Zuverlässige Saugleistung und Kompatibilität:Das Saugrohr mit 42 mm Durchmesser erreicht den Boden großer Fässer und minimiert so die Restölverschwendung. Das Design der Pumpe ist für mittelviskose Öle (bis SAE130) optimiert und eignet sich daher ideal für Hydrauliksysteme, Industriegetriebe und schwere Maschinen.
Präzises digitales Messgerät und langlebiger Schlauch
- ± 0,5 % Genauigkeit zur Kostenkontrolle:Das digitale Messgerät macht Rätselraten bei der Abgabe großer Mengen überflüssig und sorgt für eine präzise Bestandsverfolgung und genaue Kundenabrechnung. Dadurch wird eine Überdosierung vermieden, die Öl verschwenden und die Betriebskosten erhöhen kann.
- SAE 10R2AT 4 m Schlauch:Der ölbeständige Schlauch mit einem Nenndruck von 138 Bar ermöglicht die Abgabe über große Entfernungen, ohne dass der schwere Wagen neu positioniert werden muss. Sein Innendurchmesser von 1/2 Zoll gewährleistet einen ungehinderten Durchfluss und passt sich der hohen Förderleistung der Pumpe für einen reibungslosen Betrieb an.
Anwendungsszenarien
Betankung von Gabelstaplern im Industrielager
Szenarioanforderung:Ein Produktionslager wartet täglich 10 Elektrogabelstapler (jeder benötigt 40 l Hydrauliköl, SAE100) mit 220 kg schweren Ölfässern. Das Lager benötigt eine mobile Lösung, um auf verschiedenen Stellplätzen geparkte Gabelstapler ohne Gabelstaplerunterstützung zu betanken.
Betriebsablauf:
- Aufstellen:Befestigen Sie ein 220-kg-Hydraulikölfass mit der Klemmvorrichtung am YD51-013A-Wagen. Schließen Sie den F1/4"G-Lufteinlass der Pumpe an den Luftkompressor des Lagers an; befestigen Sie den 4 m langen Schlauch und das digitale Messgerät
- Abgabe:Bewegen Sie den Wagen zu jedem Gabelstaplerplatz. Verlängern Sie den 4 m langen Schlauch zum Öleinlass des Gabelstaplers. Verwenden Sie das digitale Messgerät, um ein Abgabevolumen von 40 l einzustellen. Das Öl wird in ca. 2,2 Minuten pro Gabelstapler transportiert
- Effizienz:10 Gabelstapler werden in ca. 22 Minuten betankt; Die Mobilität des Wagens macht das Bewegen schwerer Fässer mit einem Gabelstapler überflüssig
- Genauigkeit:Das digitale Messgerät protokolliert jede Abgabe und vereinfacht so die Bestandskontrolle am Ende des Tages
Wirkung:Hochleistungswagen für den Transport großer Fässer; hoher Durchfluss erfüllt den täglichen Tankbedarf; Mobiles Design optimiert den Lagerworkflow.
Wartung der LKW-Flotte im Logistikzentrum
Szenarioanforderung:Ein Logistikzentrum bedient wöchentlich 15 Lieferwagen (jeder benötigt 35 l Motoröl, SAE50) in 220-kg-Fässern. Das Zentrum benötigt genaue Messungen, um den Ölverbrauch pro LKW zu verfolgen und die Wartungskosten zu kontrollieren.
Betriebsablauf:
- Aufstellen:Stellen Sie den YD51-013A-Wagen in der Nähe des Wartungsbereichs auf. Schließen Sie die Pumpe an die 8-bar-Luftversorgung des Zentrums an
- Abgabe:Verwenden Sie den digitalen Zähler, um 35 l Motoröl pro LKW abzugeben – der Transfer dauert ca. 1,9 Minuten pro Fahrzeug; Die Genauigkeit des Messgeräts von ±0,5 % stellt sicher, dass es nicht zu einer Überfüllung kommt
- Kostenverfolgung:Protokollieren Sie den Zählerstand für jeden LKW, um Fahrzeuge mit übermäßigem Ölverbrauch zu identifizieren
- Bequemlichkeit:Der 4 m lange Schlauch erreicht problemlos die Öltanks von LKWs und die Rollen des Wagens rollen reibungslos über den Betonhof des Zentrums
Wirkung:Präzises Messgerät vereinfacht die Kostenverfolgung; mobiles Design passt zu Wartungsabläufen; Die robuste Konstruktion hält häufigem Gebrauch stand.
Hochleistungs-Werkstatt-Getriebeölwechsel
Szenarioanforderung:Eine Werkstatt ist auf die Wartung von Industriegetrieben spezialisiert und ersetzt das Getriebeöl für acht große Getriebe (jedes benötigt 60 l Getriebeöl, SAE130) monatlich in 220-kg-Fässern. Das mittelviskose Öl benötigt eine leistungsstarke Pumpe, um Verstopfungen zu vermeiden.
Betriebsablauf:
- Aufstellen:Befestigen Sie die Pumpe an der Stützhalterung des Wagens. Verbinden Sie den Saugschlauch mit dem 220-kg-Getriebeölfass. Befestigen Sie den Schlauch am Öleinlass des Getriebes
- Abgabe:Betreiben Sie die Pumpe bei einem Arbeitsdruck von 8 Bar – 60 l SAE130-Öl werden in ca. 3,3 Minuten pro Getriebe befördert; Das Verhältnis 3:1 der Pumpe sorgt für einen gleichmäßigen Durchfluss ohne Verstopfungen
- Haltbarkeit:Die verzinkte Oberfläche des Wagens widersteht Ölflecken und Werkstattstaub; Der Schlauch (SAE 10R2AT) hält dem maximalen Druck der Pumpe von 24 Bar ohne Leckage stand
- Fertigstellung:Alle 8 Getriebe werden in ca. 26,4 Minuten gewartet – die Hälfte der Zeit, die bei kleineren, leistungsschwächeren Pumpen erforderlich wäre
Wirkung:3:1-Pumpe fördert mittelviskoses Öl; robuste Ausführung für den Werkstattgebrauch; Ein effizienter Durchfluss reduziert die Wartungszeit.
Häufig gestellte Fragen
F1: Der Wagen ist schwer zu bewegen, wenn er mit einem 220-kg-Fass beladen ist. Wie kann ich seine Mobilität verbessern?
A1: Eine eingeschränkte Mobilität wird typischerweise durch eine Blockierung des Rades oder eine unzureichende Schmierung verursacht. Lösungen:
- Reinigen Sie die Räder und Rollen:Entfernen Sie Ölrückstände, Staub oder Schmutz von den Radachsen und Lenkrollenlagern – Ablagerungen erhöhen die Reibung
- Überprüfen Sie die Bodenbedingungen:Stellen Sie sicher, dass der Boden keine Risse, Unebenheiten oder losen Schmutz aufweist. Verwenden Sie in rauen Bereichen eine Gummibodenmatte, um eine glattere Oberfläche zu schaffen
- Bewegliche Teile schmieren:Tragen Sie vierteljährlich ein hochbelastbares, ölbeständiges Schmiermittel auf die Radlager und Lenkrollengelenke auf. Diese Schritte stellen die reibungslose Mobilität wieder her
F2: Kann die Pumpe Öl mit einer Viskosität über SAE130 (z. B. SAE140) verarbeiten?
A2: Nein. Das Verdichtungsverhältnis der Pumpe von 3:1 ist speziell für SAE130-Öle oder Öle mit niedrigerer Viskosität optimiert. Die Verwendung von SAE140+-Öl führt zu Folgendem:
- Reduzierte Durchflussrate:Die Pumpe fördert möglicherweise nur 10–12 l/min (40 % weniger als ihre Nennkapazität).
- Erhöhter Pumpenverschleiß:Eine hohe Viskosität zwingt die Kompressionskomponenten der Pumpe dazu, härter zu arbeiten, was ihre Lebensdauer um bis zu 50 % verkürzt.
- Verstopfungsrisiko:Dickflüssiges Öl kann das 42-mm-Saugrohr oder den M1/2"G-Ölauslass blockieren. Für Öle mit einer höheren Viskosität als SAE130 verwenden Sie ein YEEDA-Kit mit einer Pumpe mit einem Verdichtungsverhältnis von 5:1 (z. B. YD51-013B).
F3: Der Messwert des digitalen Messgeräts stimmt nicht mit der tatsächlich abgegebenen Ölmenge überein. Wie kalibriere ich es?
A3: Kalibrieren Sie das Messgerät mit einem zertifizierten Volumenbehälter, um die Genauigkeit zu gewährleisten:
- Erhalten Sie einen zertifizierten Container:Verwenden Sie einen 50-Liter-Behälter mit verifiziertem Volumen (rückführbar auf nationale oder industrielle Standards).
- Öl abgeben:Verwenden Sie den digitalen Zähler, um 50 l Öl in den zertifizierten Behälter zu füllen
- Kalibrierung anpassen:Wenn das Messgerät 50,25 l anzeigt (was die Fehlergrenze von ±0,5 % überschreitet), suchen Sie die Kalibrierungsschraube am Messgerät (siehe Bedienungsanleitung) und drehen Sie sie leicht, um den Messwert zu senken, bis er dem 50 l-Volumen des Behälters entspricht. Wiederholen Sie diesen Vorgang, bis die Genauigkeit des Messgeräts in den Bereich von ±0,5 % fällt
F4: Wie pflege ich die verzinkte Oberfläche des Wagens, um Rost vorzubeugen?
A4: Schützen Sie die verzinkte Oberfläche mit diesen einfachen Wartungsschritten:
- Reinigung nach Gebrauch:Wischen Sie das Wagengestell nach jedem Gebrauch mit einem sauberen, trockenen Tuch ab, um Ölrückstände zu entfernen – Öl bindet Feuchtigkeit, was die Rostbildung beschleunigt
- Auf Schäden prüfen:Überprüfen Sie die Oberfläche regelmäßig auf Kratzer oder Absplitterungen. Kleine beschädigte Stellen mit zinkhaltiger Sprühfarbe ausbessern, um zu verhindern, dass freiliegender Stahl rostet
- Richtige Lagerung:Bewahren Sie den Wagen an einem trockenen, gut belüfteten Ort auf. Vermeiden Sie es, ihn im Freien oder in der Nähe von Wasserquellen (z. B. Waschbecken, Hochdruckreiniger) aufzubewahren.
- Jährliche Wartung:Tragen Sie einmal im Jahr eine dünne Schicht Rostschutzöl auf den Rahmen auf, um die Verzinkung zu verstärken und die Lebensdauer zu verlängern
