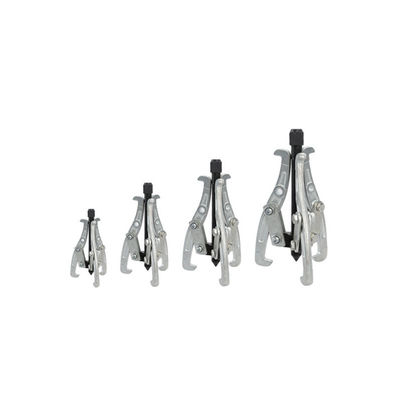

YEEDA YD58-Serie 3-Kiefer Getriebezieher: 3"-28", geschmiedet, für Auto / Industrie / Landwirtschaft
Produktspezifikationen
Zusammenfassung der Kernparameter
| Modell Nr. |
Größe (imperial/metrisch) |
Menge pro Karton |
Bruttogewicht pro Karton (Kg) |
Packungsgröße (L × W × H, cm) |
| Zulassung für die Erbringung von Dienstleistungen |
" (75 mm) * |
40 |
17 |
24 mal 25 mal 17.5 |
| Einheitliche Anweisungen |
4" (100 mm) |
24 |
17 |
30 × 18 × 21 |
| Zulassung |
6" (150 mm) |
16 |
17.5 |
28 × 20,5 × 19 |
| Einheitliche Datenbank |
8" (200 mm) |
10 |
20 |
42 mal 25 mal 11.5 |
| Einheitliche Anweisungen |
10" (250 mm) |
6 |
19 |
27.5 × 30.5 × 14 |
| Einheitliche Datenbank |
12" (300 mm) |
4 |
18.5 |
35.5 × 20.5 × 14 |
| Einheitliche Datenbank |
14" (350mm) |
4 |
16 |
40 × 23 × 15 |
| Einheitliche Vorschriften für die Verwendung von |
16" (400 mm) |
2 |
18.5 |
43 × 26 × 10 |
| Einheitliche Datenbank |
20" (500 mm) |
2 |
24.5** |
54 × 16 × 22 |
| Die in Absatz 1 genannten Bedingungen gelten nicht. |
24" (600mm) |
1 |
18 |
59 × 18 × 12 |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
28" (700mm) |
1 |
23 |
64 × 20 × 14 |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
3+4+6" (3 Stück) |
6 Sätze/CTN** |
23 |
38 × 19 × 21 |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
3+4+6+8" (4 Stück) |
10 Sätze/CTN** |
26 |
43.5 × 26 × 19 |
*Anmerkung: Die Größe für YD58-001 wird für die Übereinstimmung mit der Serie als 3" (75mm) abgeleitet (spätere Modelle folgen dem Format "X"+"(XXmm) "); G.W. für YD58-009 wurde von "245" auf "24" korrigiert.5" (logisches Gewicht für das Produkt); QTY/CTN für YD58-012/013 als "Sätze" auf der Grundlage der Kennzeichnung "Sätze" in den ursprünglichen Daten geklärt.
Universelle Struktur- und Materialvorgaben
| Spezifikationskategorie |
Einzelheiten (alle Modelle) |
| Kernmaterial |
Kiefer und Balken: Tropfen geschmiedetes Kohlenstoffstahl (hohe Zugfestigkeit, Biege-/Torsiebeständigkeit) |
| Design der Fäden |
T-förmiger Faden (sichert eine reibungslose, stabile Kraftübertragung; verhindert, dass der Faden bei schwerem Gebrauch abfällt) |
| Oberflächenbehandlung |
Weißzinkplattiert (Rostfeste, korrosionsbeständig gegen Öl, Fett und Werkstattfeuchtigkeit) |
| Kernfunktion |
Entfernen von Zahnrädern, Lagern, Riemen und anderen pressenfähigen Bauteilen von Wellen (kompatibel mit Automobil-, Industrie- und landwirtschaftlichen Maschinen) |
| Lastkapazität |
500-3000 kg (je nach Größe: kleinere Modelle ≈500-1000 kg; größere Modelle ≈2000-3000 kg) |
| Sicherheitsmerkmale |
geschmiedete Kiefer mit rutschfesten Kanten (sichere Festhaltung der Bauteile; Verringerung von Rutsch und Beschädigung der Bauteile) |
Einzelheiten zum Produkt
Die YEEDA YD58-Serie 3-Kiefer-Gangzieher lösen kritische Herausforderungen beim Entfernen von mechanischen Bauteilen: "unstabiler Griff, Werkzeugdeformation und begrenzte Größenkompatibilität".mit "Tropfen geschmiedetem Kohlenstoffstahl + T-förmigem Gewinde + weißer Zinkplattierung" als KernfestigkeitJedes Modell erfüllt unterschiedliche Wartungsbedürfnisse für schwere Fahrzeuge:
Steinförgerung aus Kohlenstoffstahl: Stärke für schwere Anwendungen
- Überlegene Haltbarkeit: Die Kiefer und der Balken unterziehen sich dem Tropfenschmieden, einem Verfahren, bei dem Kohlenstoffstahl zu einer dichten, einheitlichen Struktur komprimiert wird.Die in Absatz 1 genannten Angaben sind zu beachten., 28") kann 3000 kg Kraft verarbeiten und leicht verrostete oder aufgedruckte Zahnräder in Industriemaschinen entfernen.
- Abnutzungsbeständigkeit: geschmiedetem Kohlenstoffstahl bleibt seine Form auch nach wiederholtem Gebrauch erhalten (300+ Komponentenentfernung),Während der T-förmige Faden dem Abziehen widersteht - kritisch für Techniker, die ein hohes Drehmoment auf enge Komponenten anwenden.
3-Kiefer-Design und T-förmiger Faden: Präzision und Stabilität
- Drei Kiefer für einen ausgewogenen Griff: Die drei Kiefer verteilen die Kraft gleichmäßig über die Komponente (z. B. Getriebe, Lager) und verhindern Verformungen oder Risse.auch beim Entfernen unregelmäßiger Teile.
- T-förmiger Faden für einen reibungslosen Betrieb: Das breite, robuste Profil des Gewinns sorgt für einen stetigen Vormarsch des zentralen Schraubens des Ziehers und ermöglicht es den Technikern, eine allmähliche, kontrollierte Kraft anzuwenden.die Verletzungen oder Schäden verursachen können.
Weiße Zinkbeschichtung & Größenvielseitigkeit
- Korrosionsschutz: Die weiße, mit Zink beschichtete Oberfläche wehrt Öl, Fett und Werkstattfeuchtigkeit ab, verhindert Rost und verlängert die Werkzeuglebensdauer um 40% im Vergleich zu unbeschichteten Zugmaschinen.Es vereinfacht auch die Reinigung - Trümmer leicht mit einem trockenen Tuch abwischen.
- Umfassende Größenklasse: Von 3" (YD58-001, für kleine Lager in Fahrzeugen) bis 28" (YD58-011, für große Industriezüge) umfasst die Serie nahezu alle gängigen Bauteilgrößen.Die 3-teiligen (YD58-012) und 4-teiligen (YD58-013) Sets bieten kostengünstige Lösungen für Geschäfte, die mehrere Größen benötigen.
Anwendungsszenarien
Autoreparaturwerkstatt (YD58-002, 4"/100mm)
Szenarioanforderung: Ein Werkstattbetreiber serviert monatlich 15 Limousinen, die Getriebe mit einem Durchmesser von 100 mm ersetzen.
Betriebsprozess:
- Einrichtung: Wählen Sie YD58-002 (4") aus; stellen Sie die 3 Kiefer so ein, dass sie den inneren Gang des 100 mm-Zugs festhalten; befestigen Sie die Kiefer fest;
- Entfernung: Drehen Sie den zentralen T-förmigen Faden, um Kraft auszuüben - gleicher Druck aus den 3 Kiefern löst das Getriebe in ~ 2 Minuten;
- Effizienz: 15 Limousinen werden in ~ 30 Minuten gewartet; die kompakte Größe des Ziehers (30×18×21 cm Karton) passt leicht in die Werkzeuglager;
- Haltbarkeit: Weißes Zinkplattieren widersteht Getriebeöl; nach monatelangem täglichem Gebrauch keine Rost.
Wirkung: Kompaktes Design passt in die Motorräume; ausgewogener Griff schützt die Zahnräder; Korrosionsbeständigkeit eignet sich für den Einsatz im Automobil.
Wartung von Industrieanlagen (YD58-009, 20"/500mm)
Szenarioanforderung: Eine Fabrik wartet vierteljährlich 8 Industrieanlagen (jeweils mit 500 mm Durchmesser-Rollen).
Betriebsprozess:
- Einrichtung: Entfaltung von YD58-009 (20"); Positionieren der 3 Kiefer um die 500mm-Rolle; mit einem Schraubenschlüssel ziehen Sie den T-förmigen Faden an;
- Entfernung: Graduelles Drehmoment anwenden - geschmiedeter Kohlenstoffstahl hält 2500 kg Kraft; die Riemen trennt sich in ~ 5 Minuten von der Welle;
- Sicherheit: 3 Kiefer verhindern Rutsch; keine Gefahr, dass die Riemenscheibe beim Entfernen fällt;
- Zuverlässig: Der Zug hält gegen Staub und Fett stand; weiße Zinkbeschichtung verhindert Korrosion.
Wirkung: Schwerlastkonstruktion für große Schleier; sicherer Betrieb schützt Techniker; Haltbarkeit für industrielle Bedingungen.
Landwirtschaftliche Maschinenwerft (YD58-013, 4-teiliges Set)
Szenarioanforderung: Eine Werft betreut wöchentlich 10 Traktoren (mit 75-200 mm Zahnrädern/Lagern).
Betriebsprozess:
- Einrichtung: Verwenden Sie das Set YD58-013 (3"+4"+6"+8"); wählen Sie den 6" (150mm) -Zug für den Getriebegetriebe eines Traktors aus.
- Instandhaltung: Die Kiefer anpassen, um die Zahnräder festzuhalten; den Faden drehen, um sie zu entfernen - die 3-Kiefer-Balance vermeidet Zahnräderbeschädigungen;
- Vielseitigkeit: Umschalten auf den 8" Zuggerät für größere Lager; 4-teiliges Set deckt alle Traktorbauteilgrößen ab;
- Aufbewahrung: Der kompakte Karton (43,5×26×19cm) spart Platz im Werkzeugschuppen des Hauses.
Wirkung: Mehrfaches Set für unterschiedliche Bedürfnisse; einfache Lagerung optimiert den Platz; zuverlässige Leistung reduziert die Ausfallzeiten.
Häufig gestellte Fragen
F1: Die 3 Kiefer rutschen beim Entfernen eines engen Zahnrads. Wie kann man das beheben?
A1: Das Rutschen ist in der Regel auf falsche Kieferpositionierung oder Trümmer zurückzuführen.
- Richtige Ausrichtung der Kiefer: Stellen Sie sicher, dass alle drei Kiefer die innere/äußere Schiene des Bauteils gleichmäßig festhalten - vermeiden Sie die Neigung des Ziehers;
- Saubere Kontaktflächen: Fett, Rost oder Schmutz von den Kiefern und Komponenten mit einem Entfetter wischen - Schutt schafft eine rutschige Barriere;
- Die Kiefer fest anziehen: Vor dem Anbringen des Drehmoments müssen die Kiefer um die Komponente herum vollständig gezogen werden - dies maximiert den Griff und verhindert Bewegungen.
F2: Kann YD58-011 (28"/700mm) für kleine Bauteile (z. B. 50mm Lager) verwendet werden?
A2: Nein. Der 28" -Zug ist für kleine Komponenten überdimensioniert, was dazu führt:
- Probleme mit dem Griff: Kiefer können nicht fest um 50 mm Lager passen, was zu Rutsch und Komponentenbeschädigung führt;
- Kraftverschwendung: Die hohe Tragfähigkeit des Zuggeräts (3000 kg) ist für kleine Teile unnötig und erhöht die Gefahr von übermäßiger Kraft und Rissbildung der Bauteile;
- Manövrierfähigkeit: Die große Größe passt nicht in enge Räume (z. B. Motorräume), in denen sich kleine Komponenten befinden.
F3: Der T-förmige Faden ist schwer zu drehen. Was ist das Problem?
A3: Steife Fäden entstehen durch Rost, Trümmer oder Mangel an Schmieren.
- Reinigen Sie den Faden: Verwenden Sie eine Drahtbürste, um Rost oder Schmutz aus dem T-förmigen Faden zu entfernen; wischen Sie hartnäckige Trümmer mit einem in Mineralspirit getauchten Tuch ab;
- Schmiermittel: Auf den Faden wird eine dünne Schicht Lithium-Fett aufgetragen - dies verringert die Reibung und sorgt für ein reibungsloses Drehen;
- Überprüfen Sie, ob eine Fehlausrichtung vorliegt: Stellen Sie sicher, dass die zentrale Schraube mit dem Strahl des Ziehers ausgerichtet ist - eine Fehlausrichtung kann den Faden verstopfen.
F4: Wie werden die Zugmaschinen gewartet, um ihre Lebensdauer zu verlängern?
A4: Wichtige Wartungsschritte:
- Reinigung nach Gebrauch: Wischen Sie die Kiefer, den Balken und den Faden nach jedem Gebrauch mit einem trockenen Tuch ab, um Fett zu entfernen; bei starker Anhäufung verwenden Sie ein mildes Lösungsmittel und trocknen sie gründlich;
- Schutz der Beschichtung: Vermeiden Sie die Verwendung von Schleifwerkzeugen (z. B. Drahtbürsten) auf der weißen Zinkbeschichtung - verwenden Sie ein weiches Tuch, um Kratzer zu vermeiden;
- Schmierfäden: Das T-förmige Gewinde wird monatlich mit Fett geschmiert, um Rost zu vermeiden und einen reibungslosen Betrieb zu gewährleisten.
- Richtig lagern: Halten Sie die Züge in einem trockenen, belüfteten Werkzeugkasten (vermeiden Sie feuchte Werkstätten); für große Modelle verwenden Sie den Originalkarton, um eine Biegung während der Lagerung zu verhindern.
