Einheitliche Prüfungen für die Prüfung der Einheitlichen Prüfungsmethode
Professionelle automatisch zurückziehbare Luftschlauchrollen mit einer Schlauchlänge von 10-30 m und einem Arbeitsdruck von 20-30 Bar, für Werkstätten, Anlagen und Servicezentren konzipiert.
Produktspezifikationen
1. Modellspezifische Parameter-Zusammenfassung
| Baureihe (Modellnummer Gruppe) |
Modell |
Rohrmaterial |
Schlauch-ID. |
Schlauchlänge |
Arbeitsdruck |
Verbindungsgröße |
Hauptanwendung |
| Automatische Rückwindung Wirtschaftliches DIY (310) |
Zulassung für die Erbringung von Dienstleistungen |
Deutschland Flexibler Schlauch |
Ein Viertel. |
10 m |
30 Bar |
Ein Viertel. |
Heimwerker, kleine Werkstatt pneumatische Werkzeuge |
| Einheitliche Datenbank |
Deutschland Flexibler Schlauch |
3/8" |
8 m |
30 Bar |
3/8" |
Kleinsttechnische Waschungen, leichte Industriezweige |
| Einheitliche Datenbank |
Deutschland Flexibler Schlauch |
3/8" |
10 m |
30 Bar |
3/8" |
Arbeiten mit mobilen pneumatischen Werkzeugen |
| Automatisch umdrehbare Pneumatik (320) |
Einheitliche Datenbank |
Deutschland Flexibler Schlauch |
Ein Viertel. |
15 m |
30 Bar |
Ein Viertel. |
Luftverkehrsdienstleistungen für mittelgroße Werkstätten, Instandhaltung der Flotte |
| Einheitliche Vorschriften für die Verwendung von |
Deutschland Flexibler Schlauch |
3/8" |
15 m |
30 Bar |
3/8" |
Schmierung und Reparatur von Produktionsanlagen |
| Zulassung |
Deutschland Flexibler Schlauch |
Ein halbes Zoll. |
10 m |
30 Bar |
Ein halbes Zoll. |
Schwerlastwaschwerkzeuge, Luftwerkzeuge mit hohem Durchfluss |
| Einheitliche Datenbank |
Deutschland Flexibler Schlauch |
Ein halbes Zoll. |
12 m |
30 Bar |
Ein halbes Zoll. |
Luftverteilung in Industrieanlagen |
| Automatisch zurückziehbar (330) |
Einheitliche Datenbank |
Hybrider Gummi-Schlauch |
3/8" |
20 m |
20 Bar |
3/8" |
Großwerkstatt Luftversorgung, Wartung |
| Einheitliche Datenbank |
Hybrider Gummi-Schlauch |
Ein halbes Zoll. |
15 m |
20 Bar |
Ein halbes Zoll. |
Autoservicezentren, Reparatur von Fahrzeugparks |
| Die in Absatz 1 genannten Bedingungen gelten nicht. |
Hybrider Gummi-Schlauch |
3/8" |
30 m |
20 Bar |
3/8" |
Luftverkehrsdienste für die gesamten Lagerhallen, Fernwerkzeuge |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
Hybrider Gummi-Schlauch |
Ein halbes Zoll. |
20 m |
20 Bar |
Ein halbes Zoll. |
Wartung in der Schwerindustrie, Großwaschverfahren |
2. Universelle Strukturspezifikationen
| Eigenschaftsgruppe |
Spezifische Spezifikation |
| Baumaterial |
Schwerstahl professioneller Qualität (Rollrahmen, Basis, Stützpfeiler); 1" Massivstahlachse |
| Beenden Sie. |
Dauerhafte proprietäre CPC-Pulverbeschichtung (Rost- und Korrosionsbeständig gegen Öl, Wasser und Industriestaub) |
| Design der Scheibe |
CNC-robotergestützte Spinn- und Schneidscheiben mit gerollten Kanten (verbesserte Festigkeit, Sicherheit und Langlebigkeit) |
| Montageoptionen |
Einstellbarer Führungsarm für Bank, Wand, Decke und Fahrzeugmontage (platzsparende, flexible Arbeitsplatzanordnung) |
| Rotation und Stabilität |
1/4" schwerer Stahlstückbasis + Stützpfeiler (maximale Stabilität); geschmierte Präzisionslager (glatte Rollenrotation) |
| Kernfunktion |
Auto-Rückziehbar/Wiederaufziehbar (entfernt Schlauchverwicklungen; leichte Lagerung nach Gebrauch) |
Einzelheiten zum Produkt

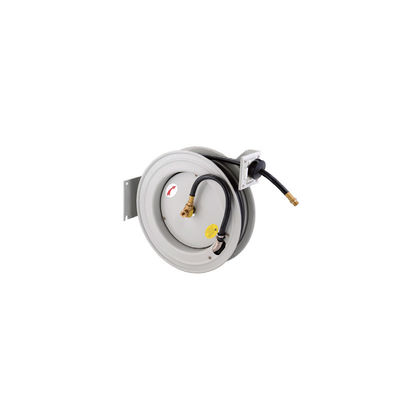

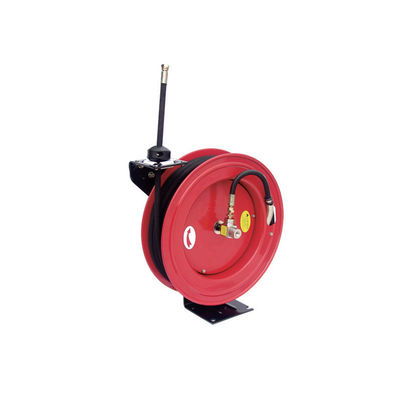

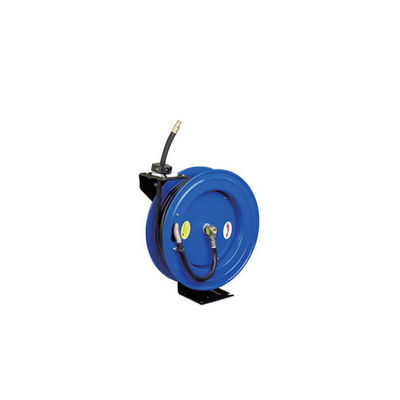

Die YEEDA YD53-Serie mit automatisch zurückziehbaren Luftschlauchrollen lösen die wichtigsten Herausforderungen beim Management von Luftschläuchen: verworrene Schläuche, begrenzte Reichweite, schlechte Haltbarkeit und unorganisierte Arbeitsplätze.3 Serien für unterschiedliche Bedürfnisse + schwere Stahlkonstruktion + Multi-Mount DesignSie definieren als Kernstärken die Effizienz für luftbezogene Aufgaben in allen Branchen neu.
1. 3 Serie: auf jeden Bedarf zugeschnitten
- 310-Serie (wirtschaftliches Selbstmachen): Ideal für Heimwerker und kleine Werkstätten mit kurzen bis mittleren Schlauchlängen (8-10 m), 30 Bar Druck und flexiblen Schlauch für leichte Aufgaben wie pneumatische Schraubendreher oder kleine Waschungen.
- 320er Serie (Pneumatik für den Industriezweig): Konzipiert für mittlere bis schwere Industrieanwendungen mit einer Schlauchlänge von 15 m, einem Druck von 30 Bar und einem langlebigen deutschen Schlauch für die Schmierung von Fertigungsanlagen, die Wartung von Flotten und den Betrieb schwerer Werkzeuge.
- 330er Reihe (Schwerlast-Rückziehbare): gebaut für den großen industriellen und kommerziellen Einsatz mit extra langen Schläuchen (15-30 m), Hybrid-Gummi-Schlauch (überlegene Flexibilität und Verschleißbeständigkeit),und 20 Bar Druck für den gesamten Lagerraum, Automobilzentren und schwere Wartung.
2. Schwerlastfähig: Dauerhaft gebaut
- Stahlbau und CPC-Beschichtung: Schwerlaststahlrahmen, 1 "massive Achse und CPC-Pulverbeschichtung sind gegen Rost, Schläge und industrielle Verschleißfestigkeit beständig.CNC-gesponnenen Scheiben mit gerollten Kanten Schlauchschäden verhindern und die Sicherheit des Bedieners gewährleisten.
- Präzisionslager und stabile Basis: Geschmierte Präzisionslager ermöglichen eine reibungslose Drehung der Rolle (keine Verstopfung), während die einteilige Stahlbasis und der Stützpfeiler die Rolle während des Gebrauchs stabil halten, auch wenn der Schlauch vollständig verlängert ist.
3Flexible Montage und automatische Umschleife: Komfort neu definiert
- Optionen für mehrere Aufstellungen: Ein verstellbarer Führungsarm passt auf eine Bank, an eine Wand, an eine Decke oder auf ein Fahrzeug, wodurch 50% der Arbeitsfläche im Vergleich zu bodenständigen Rollen eingespart wird..
- Automatisch zurückziehbare/wickbare Konstruktion: Vermeidet manuelles Schlauchwickeln nach dem Gebrauch zieht sich der Schlauch automatisch in die Rolle zurück und verkürzt die Einrichtungs-/Reinigungszeit um 40%.
Anwendungsszenarien
1Fahrzeugservicezentrum (YD53-009, 330er Reihe)
Szenarioanforderung: Ein Automobilreparaturzentrum betreut täglich 20 Autos mit pneumatischen Werkzeugen (Schlüssel, Schlagbohrer) und Waschgeräten.
Betriebsprozess:
- Einrichtung: Mount YD53-009 (15m Hybridgummi Schlauch, 1/2 "ID) an der Decke über jeder Reparatur Bucht; verbinden Sie mit dem Druckluftsystem des Zentrums
- Verwendung: Strecken Sie den 15-Meter-Schlauch aus, um jeden Teil des Autos zu erreichen (z. B. Fahrwerk zum Waschen, Motorraum für pneumatische Werkzeuge); die automatische Rückziehfunktion zieht den Schlauch nach dem Gebrauch zurück
- Effizienz: 20 Autos in ~ 4 Stunden gewartet; keine Schlauchverwicklungen oder Stolpergefahren; Hybrid-Gummi-Schlauch widerstandsfähig Ölflecken und Verschleiß
- Langlebigkeit: Die mit CPC beschichtete Stahlrolle hält täglichen Einschlägen von Werkzeugen und Fahrzeugteilen stand
Wirkung: Langreichweite passt in Reparaturräume; automatischer Rückzug spart Zeit; Haltbarkeit passt in belebte Zentren.
2. Schmiermittel für Herstellungsbetriebe (YD53-005, 320er Reihe)
Szenarioanforderung: Eine Fabrik schmiert täglich 15 Industriemaschinen mit pneumatischen Schmierwerkzeugen, die 10-12 m voneinander entfernt sind und eine flexible Schlauchreichweite erfordern.
Betriebsprozess:
- Einrichtung: Anbringen des YD53-005 (15m deutscher flexibler Schlauch, 3/8" I.D.) an den Wänden zwischen den Maschinenräumen; Anschluss an die Luftversorgung der Anlage
- Schmierung: Strecken Sie den 15-Meter-Schlauch aus, um die Schmierungspunkte jeder Maschine zu erreichen; 30 Bar Druck versorgt das pneumatische Schmierungstool
- Organisation: Die automatische Rückwicklung hält den Schlauch vom Fabrikboden fern und verhindert Schäden durch Maschinen oder Wagen
- Zuverlässigkeit: Die Stahlbasis und die Präzisionslager sorgen für einen stabilen Betrieb ohne Ausfallzeiten durch Rollenverstopfung
Wirkung: Langreichweite umfasst Maschinenräume; automatische Rückwicklung sorgt für Organisation; industrielles Design passt zu den Fabrikbedingungen.
3. Heimwerkerwerkstatt (YD53-001, 310er Reihe)
Szenarioanforderung: Ein Heimwerker verwendet pneumatische Werkzeuge (Nagelpistolen, Schleifmaschinen) und kleine Waschwerkzeuge.
Betriebsprozess:
- Einrichtung: Montage YD53-001 (10m deutscher flexibler Schlauch, 1/4" ID) auf einer Arbeitsbank; Verbindung mit einem tragbaren Luftkompressor
- DIY-Aufgaben: Verlängern Sie den 10-Meter-Schlauch, um Nagelpistole für die Holzbearbeitung oder kleine Waschwerkzeuge zur Reinigung zu verwenden; der leichte Schlauch ist leicht zu manövrieren
- Aufbewahrung: Der Schlauch wird nach dem Gebrauch automatisch in die Rolle zurückgezogen, wodurch Platz in der kleinen Werkstatt eingespart wird
- Bequem: Der Druck von 30 Bar ist für alle leichten Werkzeuge geeignet, und der deutsche Schlauch ist flexibel genug für enge Räume
Wirkung: Kompaktes Design für kleine Werkstätten; einfache Bedienung für DIY-Aufgaben; automatische Rückwicklung spart Speicherplatz.
Häufig gestellte Fragen
F1: Der Schlauch zieht sich ungleichmäßig zurück oder steckt fest.
A1: Ungleichmäßige Rückziehung ist in der Regel durch Schlauchdrehungen oder Trümmer verursacht.
- Der Schlauch muss gerade gemacht werden: Vor dem Zurückziehen den Schlauch vollständig ausdehnen, um Drehungen zu entfernen
- Reinigen Sie die Spur: Wischen Sie den inneren Gleis der Rolle mit einem trockenen Tuch ab, um Staub, Öl oder Trümmer zu entfernen (Aufbau blockiert das sanfte Zurückziehen)
- Schmierlager: Auf die Präzisionslager wird vierteljährlich eine kleine Menge Lithium-basiertes Schmiermittel aufgetragen.
Diese Schritte wiederherstellen eine reibungslose Autoreckung.
F2: Kann der 330er (hybrider Gummischlauch) im Freien verwendet werden?
A2: Ja, aber mit Vorsichtsmaßnahmen. Der Hybridgummi-Schlauch widersteht mildem Wetter (Regen, leichter Schnee) und Temperaturänderungen (-10°C ~ +60°C), so dass er für überdachte Außenbereiche geeignet ist (z. B.Garagentüren, die Workshops abgedeckt haben).
- Vermeiden Sie direktes Sonnenlicht: Eine längere UV-Belastung kann den Kautschuk im Laufe der Zeit abbauen
- Verhinderung des Einfrierens: Ablassen von Druckluft bei Temperaturen unter 0°C. Gefrorene Feuchtigkeit kann den Schlauch und die Rolle beschädigen
- Chemikalien vermeiden: Halten Sie den Schlauch fern von harten Chemikalien (z. B. Industriereinigungsmitteln), die den Gummi zerlegen können
F3: Die Verbindung leckt Luft. Was ist das Problem?
A3: Luftlecks bei Anschlüssen werden durch lose Armaturen oder abgenutzte Dichtungen verursacht.
- Verstärkt die Beziehungen: Verwenden Sie einen Schraubenschlüssel, um die Eingangs-/Ausgangsverbindungen des Schlauchs sanft zu verschärfen (Überzügelung kann die Fäden beschädigen)
- Siegel ersetzen: Überprüfen Sie die Gummi-O-Ringe in den Verbindungen, wenn sie zerbrochen oder abgenutzt sind, und ersetzen Sie sie durch vom Hersteller gelieferte O-Ringe (abgenutzte Dichtungen sind die häufigste Ursache für Lecks)
- Überprüfen Sie die Fäden: Stellen Sie sicher, dass die Verbindungsfäden nicht abgerissen werden.
F4: Wie wähle ich das für mich passende Modell?
A4: Die Auswahl erfolgt auf der Grundlage der Art der Aufgabe, der Schlauchlänge und des Drucks:
- Heimwerker/Hausarbeit: Wählen Sie die 310er Serie (YD53-001/002/003) kurze Schläuche (8-10m), 30 Bar Druck und leichte Konstruktion für leichte Werkzeuge
- Mittlere industrielle Nutzung: Wählen Sie die 320er Serie (YD53-004/005/006/007) 15m Schläuche, Druck 30 Bar und langlebigen deutschen Schlauch für die Herstellung oder Instandhaltung von Flotten
- Schwerlast-/kommerzielle Verwendung: Wählen Sie die 330er Serie (YD53-008/009/010/011) Extra-lange Schläuche (15-30m), Hybrid-Gummi-Schlauch und 20 Bar Druck für Automobilzentren oder große Lagerhallen
Stellen Sie außerdem die Schlauchkennzeichnung mit dem Luftstrombedarf Ihres Werkzeugs überein (1/4" für kleine Werkzeuge, 1/2" für Werkzeuge mit hohem Durchfluss).
