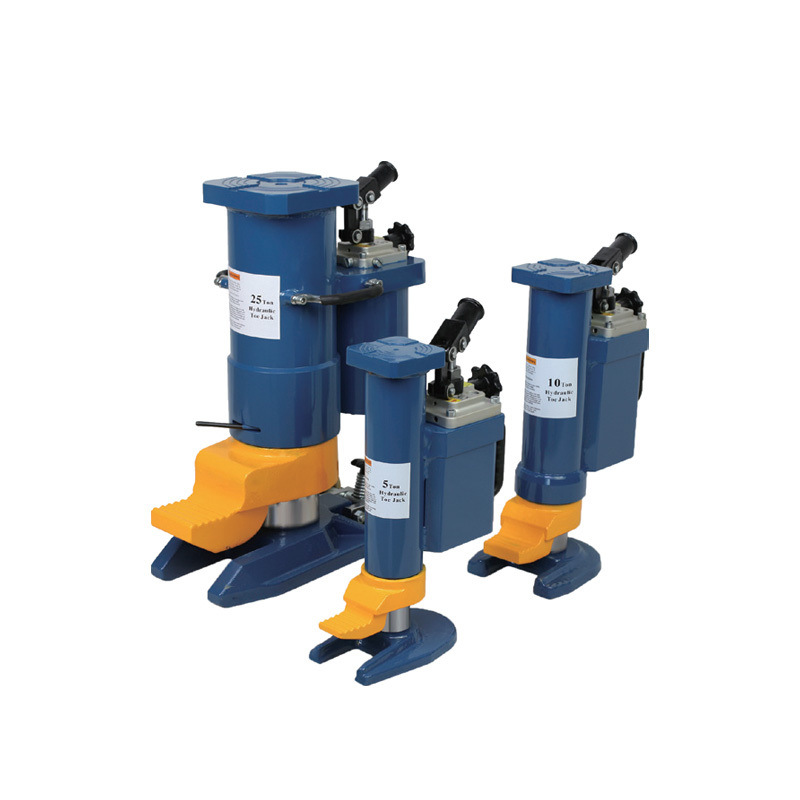

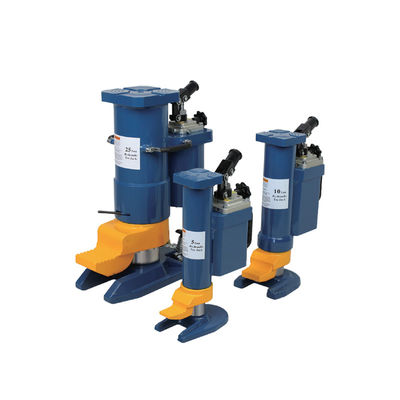

Industrie-Heber (5–25 Zähne): 360°-Drehung zum Heben von Eisenbahnen/Maschinen
Produktspezifikationen
Grundlegende Informationen und allgemeine Kernkonfigurationen der Serie
| Gemeinsame Parameter |
Spezifische Beschreibung |
| Produkttyp |
Industrie-Zehenheber, die drei Nennlastspezifikationen abdecken (5T/10T/25T). Es wurde speziell für das Heben von Eisenbahnausrüstung, schweren Maschinen und großen Hochleistungsgeräten entwickelt und eignet sich hauptsächlich für Industrieszenarien wie Bahnwartungsstationen, Schwermaschinenfabriken, große Werkstätten und Logistiklager. |
| Gemeinsame Kernkonfigurationen |
- Stabile umgekehrte Ram-Struktur:Verwendet ein umgekehrtes Stößeldesign, das die Kraft beim Heben schwerer Lasten gleichmäßiger auf den Stößel verteilt, mit einer Rahmendurchbiegung ≤ 0,1 mm
- 360° drehbares Gehäuse:Das Gehäuse kann um 360° frei gedreht werden, sodass der Hebewinkel angepasst werden kann, ohne dass das Gerät bewegt werden muss
- Kontrolliertes Abstiegsgerät:Integrierte hydraulische Drosselstruktur, die die Absenkgeschwindigkeit des Stößels präzise steuern kann (mindestens 5 mm/s)
- Überlastschutz-Sicherheitsventil:Entspricht den ANSI/ASME PALD 2009-Standards und unterbricht automatisch den Ölkreislauf, wenn 10 % der Nennlast überschritten werden
- Abnehmbarer Pumphebel:Der Pumpenhebel verfügt über ein Steckdesign, das nach der Demontage leicht zu lagern und zu transportieren ist
|
Vergleich der wichtigsten Parameter jedes Modells
| Modell |
Nennkapazität |
Hubbereich des Fußes (MM) |
Hubbereich des Kopfes (MM) |
Max. Hebelkraft (KG) |
NW/GW (KG) |
Anpassbare Kernszenarien |
| YD21-011 |
5T |
25-230 |
368-573 |
38 |
25/26 |
Wartung von Kleinbahnausrüstung, Positionierung kleiner schwerer Werkzeugmaschinen |
| YD21-012 |
10T |
30-260 |
420-650 |
40 |
35/36 |
Weichenverstellung für mittlere Eisenbahnen, Installation von Industriemotoren der 10T-Klasse |
| YD21-013 |
25T |
58-273 |
505-720 |
40 |
102/119 |
Verlagerung schwerer Werkzeugmaschinen, Heben von Komponenten einer Eisenbahnbrücke der 25T-Klasse |
Produktdetails
Die Industrie-Zehenheberserie YD21-011 bis YD21-013 ist ein professionelles Gerät, das entwickelt wurde, um die Schwachstellen „instabiles Heben, schwierige Positionierung und unkontrollierbares Absenken in industriellen Schwerlastszenarien“ anzugehen.
Umgekehrter Ram + 360°-Drehung, doppelte Durchbrüche bei Schwerlast und Flexibilität
- Umgekehrte Ram-Struktur:Überträgt den Kraftpunkt auf den verstärkten Teil des Rahmens. Kombiniert mit einem 12 mm dicken Hauptkörper aus kaltgewalztem Stahl (Zugfestigkeit ≥950 MPa)

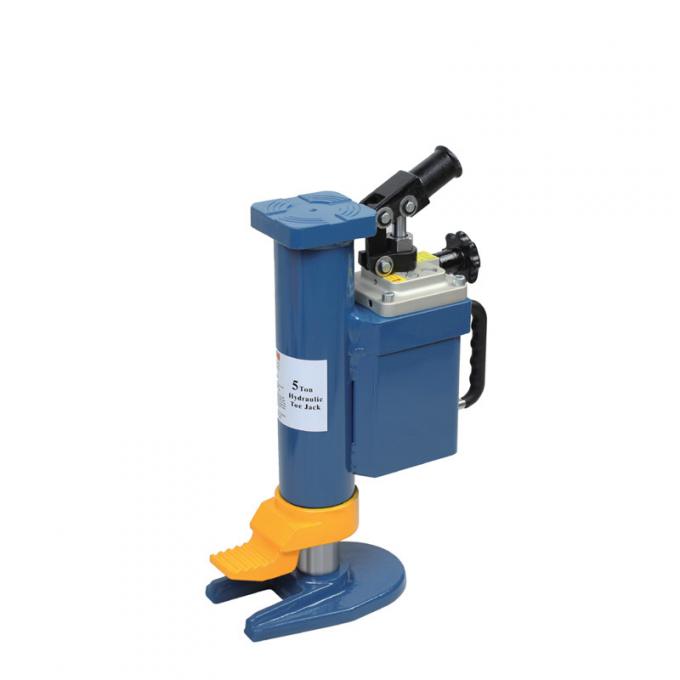

- 360° drehbares Gehäuse:Ermöglicht die Anpassung der Hubrichtung, ohne die gesamte Ausrüstung zu bewegen
Kontrollierter Abstieg + Überlastschutz, doppelte Garantie für Sicherheit und Präzision
- Hydraulische Drosselklappensteuerung:Kann die Absenkgeschwindigkeit des Stößels durch Einstellen des Druckbegrenzungsventils präzise steuern
- Doppelter Sicherheitsschutz:Überlastungssicherheitsventil und hochfester Pumpenhebel sorgen für sicheren Betrieb
Großer Hubbereich + geringes Gewicht, doppelte Optimierung von Anpassung und Betrieb
- 25–720 mm Hubbereich über den gesamten Bereich:Deckt mehrere Szenarien ab, von der Anpassung bei geringem Abstand bis hin zur Unterstützung in großer Höhe
- Leichtbauweise:Das 5T-Modell hat ein Nettogewicht von nur 25 kg, wodurch die Kosten für die Handhabung der Ausrüstung gesenkt werden
Anwendungsszenarien
Wartung der Kleinbahnausrüstung in Bahnwartungsstationen (YD21-011)
Szenarioanforderung:Halten Sie 5T-Eisenbahnschienenkomponenten (Gleisbodenabstand 23 mm) instand, die ein Anheben mit geringem Abstand und eine präzise Positionierung erfordern
Ergebnis:Durch die Adaption mit geringem Spielraum ist eine Beschädigung des Gleisfundaments nicht mehr erforderlich, und die 360°-Drehung vereinfacht die Positionierung
Installation von Werkzeugmaschinen der 10T-Klasse in Schwermaschinenfabriken (YD21-012)
Szenarioanforderung:Installieren Sie eine 12T-CNC-Drehmaschine (Basisabstand 28 mm), die eine Tragfähigkeit von über 10T und eine Unterstützung in großer Höhe erfordert
Ergebnis:Schwerlastlagerung und kontrollierter Abstieg gewährleisten Installationspräzision
Häufig gestellte Fragen
F1: Kann der YD21-011 (5T Tragfähigkeit) eine 5,2T schwere Eisenbahnausrüstung heben?
A1:Der Überlastschutz wird ausgelöst und ein Anheben wird nicht empfohlen.Die Nennlastkapazität des YD21-011 beträgt 5T, mit einem Überlastschutzschwellenwert von 5,5T.
F2: Während des Gebrauchs bleibt das um 360° drehbare Gehäuse hängen und kann den Winkel nicht flexibel einstellen. Was ist der Grund?
A2: Es wird hauptsächlich verursacht durchVerunreinigung, Verstopfung zwischen Gehäuse und Sockel, unzureichende Schmierung oder Rost am rotierenden Lager.
